Монтаж электрической проводки своими руками: базовые требования к безопасности и материалам

Нарушение регламентов при прокладке силовых линий в жилых помещениях является основной причиной возгораний и выхода из строя бытовой техники. Ошибка на этапе проектирования или выбор некачественных компонентов не прощают халатности, так как электрический ток обладает скрытой разрушительной силой, проявляющейся лишь при критических нагрузках. Надежная эксплуатация электросети зависит от строгого соблюдения сечений кабелей, правильности соединений и использования сертифицированных систем, которые можно изучить на странице https://eicom.ru/catalog/cables-wires-management/ для понимания технических параметров современных магистралей. Самостоятельное выполнение работ требует не только навыков обращения с инструментом, но и глубокого понимания физических процессов, происходящих в медных или алюминиевых проводниках при прохождении тока.

Фундаментальная подготовка к монтажным операциям включает предварительный расчет потребляемой мощности, выбор оптимальной схемы разводки и подготовку инструментальной базы. Каждое соединение в распределительной коробке или контактной группе должно быть рассчитано на долгосрочную эксплуатацию без перегрева. Использование неподходящих материалов или пренебрежение правилами укладки проводов приводит к постепенному разрушению изоляции, что в перспективе создает угрозу короткого замыкания. Безопасность системы определяется не только качеством автоматических выключателей, но и тем, насколько точно соблюдена технология монтажа на каждом участке, от ввода в распределительный щит до конечной точки потребления в виде розетки или осветительного прибора.

В процессе работы важно учитывать факторы внешней среды, такие как влажность, температурные перепады и механические воздействия на проводку. Открытый или скрытый способы укладки требуют принципиально разных подходов к защите кабельных трасс. Понимание того, как распределяется нагрузка внутри сети и какие меры защиты необходимы для предотвращения утечек тока, становится основой для создания долговечной и безопасной инфраструктуры. Профессиональный подход к делу подразумевает исключение любых компромиссов в вопросах качества расходных материалов, так как именно на этапе монтажа закладывается ресурс всей электрической системы дома, способной функционировать десятилетиями без необходимости внепланового вмешательства или капитального ремонта.

Инструменты и материалы: базовый набор для электромонтажа

Многие домашние мастера приступают к самостоятельной прокладке линий, имея под рукой лишь старую отвертку с сомнительной ручкой. Подобная беспечность мгновенно превращает простой ремонт в зону высокого риска. Работа с электричеством требует уважения к физике процесса, поэтому качественные материалы и инструмент для монтажа становятся фундаментом вашей безопасности.

Профессионалы всегда ориентируются на жесткие стандарты, ведь ГОСТ и ПУЭ четко регламентируют требования к изолированному ручному инструменту для работы под напряжением до 1000 В. Согласно данным профильных экспертов, опубликованным в 2023 году, любая деталь, соприкасающаяся с токоведущими частями, обязана иметь подтвержденную диэлектрическую защиту. Если вы планируете монтаж электропроводки своими руками, начните с формирования комплекта, который гарантированно выдержит контакт с напряжением.

На заметку: Перед покупкой инструментов проверьте маркировку VDE на рукоятках — она подтверждает, что диэлектрические свойства прошли заводские испытания под напряжением до 1000 вольт.

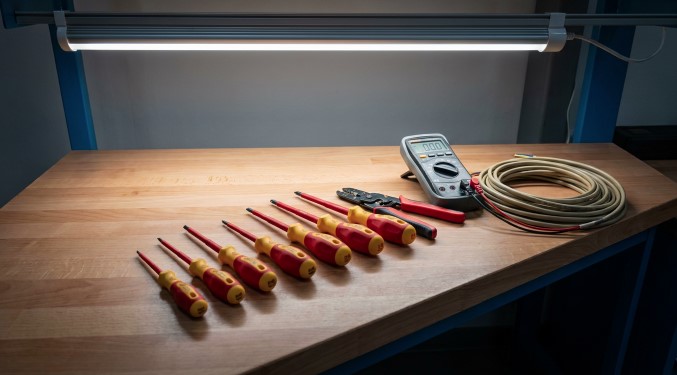

Обязательный арсенал электрика

Базовый набор ручного инструмента для электромонтажа включает позиции, которые закрывают практически все операции по зачистке, фиксации и диагностике. Чтобы грамотно уложить кабели в штробы или закрепить их в кабель-каналах, используйте проверенные временем приспособления.

• Диэлектрические отвертки с защищенным стержнем.
• Пассатижи и бокорезы с изолированными рукоятками, рассчитанные на работу в сетях до 1000 В.
• Индикаторная отвертка для оперативной проверки наличия фазы в сети.

Выбор качественного инструмента — это не прихоть, а способ уберечься от случайного пробоя. Как указывает в своих обзорах практик Валерий Калентьев, именно эти предметы являются основой для большинства работ, связанных с обслуживанием электропроводки. Если ваша схема электропроводки в доме предполагает серьезное обновление, такие материалы и инструмент для монтажа станут надежными помощниками на долгие годы.

Контроль и диагностика сети

Измерительные приборы помогают не просто соединить провода, но и убедиться в правильности сборки всей системы. Базовый комплект для безопасного монтажа проводки, согласно рекомендациям StroykaTools от 2022 года, обязательно включает мультиметр и надежный индикатор напряжения. Когда вы прокладываете кабели по квартире, важно постоянно мониторить состояние линии, чтобы избежать коротких замыканий при подаче питания.

Выбирая мультиметр, ориентируйтесь на модели, способные измерять переменное напряжение до 600–1000 В. По данным журнала «Электро» за 2021 год, такой запас по безопасности оптимален для типичных бытовых сетей 220/380 В. Подобный подход позволяет вовремя выявить ошибки при подключении, будь то автоматические выключатели для квартиры или установка УЗО. Помните, что аккуратно уложенные кабели в стене требуют такой же аккуратности при проверке соединений в распределительных коробках. Качественные материалы и инструмент для монтажа, подобранные с учетом ПУЭ, делают процесс установки предсказуемым и безопасным для любого владельца жилья.

Правила выбора кабеля и расчет сечения проводов

Ошибки при подборе сечения проводников влекут за собой перегрев изоляции и риск возгорания, поэтому самостоятельная проводка в квартире требует точного математического подхода. Расчет начинается с определения суммарной мощности всех приборов, которые планируется подключить к линии. Специалисты рекомендуют использовать формулу P_общ = (P1 + P2 + P3 + P4) × k_в × k_з, где коэффициент запаса k_з составляет 1,15–1,2, а коэффициент одновременности k_в для 3–4 потребителей принимается равным 0,8. Эти простые множители защищают систему от перегрузок в моменты пикового потребления энергии.

Медные жилы обладают удельным сопротивлением 0,0175 Ом·мм²/м, тогда как у алюминия этот показатель выше — 0,0281 Ом·мм²/м, что напрямую влияет на потери напряжения на больших дистанциях. Согласно данным отраслевых расчетов, при работе в однофазной сети 220 В нагрузка в 5 кВт создает ток около 22,7 А. Для таких условий ПУЭ предписывает использовать медные жилы сечением не менее 4 мм² при скрытой прокладке в стене. В бытовых сетях важно следить, чтобы общая потеря напряжения от щитка до дальней розетки не превышала 5%.

Важно: При расчетах всегда закладывайте сечение «на вырост» — добавление всего одного мощного бытового прибора в будущем может привести к перегрузке линии, если запас мощности не был учтен заранее.

Технические нюансы подбора проводников

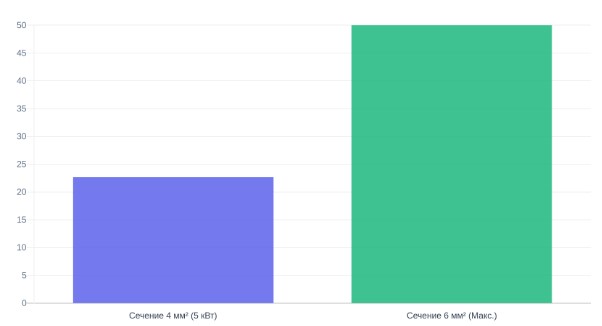

Длинные линии требуют особого внимания к падению напряжения, так как на участках от 90 метров просадка в 6% и более вынуждает увеличивать сечение на одну-две ступени, например, с 6 мм² до 10 мм². Максимально допустимый ток для сечения 6 мм² в жилых помещениях не должен превышать 50 А, что является верхней границей для бытовых нужд. Соблюдение этих нормативов делает монтаж электропроводки своими руками надежным и долговечным.

Выбор кабеля для проводки опирается на следующие параметры:

• Расчетный ток, исходя из суммарной мощности потребителей.
• Материал жил, определяющий удельное сопротивление линии.
• Длину трассы, влияющую на итоговые потери напряжения.
• Способ монтажа, влияющий на условия охлаждения проводника.

Качественные материалы и инструмент для монтажа играют ключевую роль в долговечности системы. Профессиональные электрики часто закладывают сечение с запасом, чтобы минимизировать нагрев при длительной эксплуатации мощных приборов. Правильная схема электропроводки в доме учитывает не только текущие потребности, но и возможные изменения в составе бытовой техники. Грамотно выбранные кабели гарантируют отсутствие проблем с перегревом контактов в распределительных коробках и розетках.

Применение специализированных инструментов для электромонтажа позволяет аккуратно разделывать оболочку, не повреждая токопроводящие жилы. Постоянный контроль качества соединений и следование правилам безопасной установки электропроводки исключают вероятность короткого замыкания. Опираясь на проверенные данные, домашний мастер создает инфраструктуру, способную работать десятилетиями без необходимости обслуживания или замены компонентов.

Параметр	Значение / Коэффициент
Коэффициент запаса (kз)	1,15 – 1,2
Коэффициент одновременности (kв)	0,8 (для 3-4 потребителей)
Удельное сопротивление меди	0,0175 Ом·мм²/м

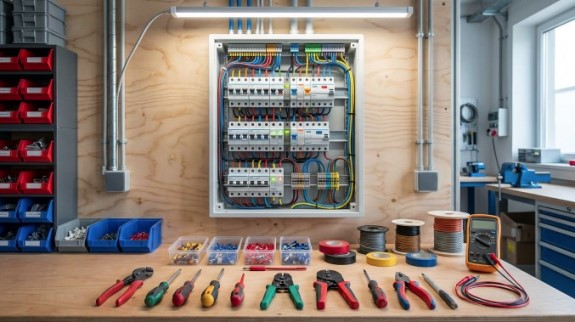

Организация распределительного щита и установка автоматов защиты

Грамотно собранный щиток превращает хаотичное сплетение проводов в упорядоченную систему, где каждый элемент находится под контролем. Мастера часто совершают ошибку, пытаясь сэкономить пространство, забывая о тепловых режимах и удобстве обслуживания. Ошибки на этапе коммутации приводят к перегреву контактов, поэтому для монтажа электропроводки своими руками выбирайте корпуса, соответствующие стандартам безопасности. Согласно ГОСТ 32397-2013, для щитков класса I минимальная степень защиты должна быть не ниже IP3X, а для моделей без дверец — IP30, что предотвращает случайное касание токоведущих частей.

Внутреннее пространство щита требует строгого соблюдения правил ПУЭ: все цепи внутри групповых щитков выполняются исключительно медными жилами. Прокладывая вводы и распределяя нагрузки, используйте только качественные материалы и инструмент для монтажа, чтобы исключить механические повреждения изоляции. Если вы планируете трехфазный ввод, ориентируйтесь на вводной автомат 3Р с номиналом до 63 А, что прописано в ГОСТ 32395-2013 как максимально допустимый показатель для жилых зданий. Подобные автоматические выключатели для квартиры гарантируют защиту при напряжении 230/400 В.

Основные требования к компоновке оборудования

Размещение распределительного узла имеет свои жесткие ограничения, продиктованные пожарной безопасностью. ПУЭ в главе 7.1 четко указывает, что этажный щиток монтируется не далее 3 метров по длине линии от питающего стояка. Оптимизируя схему, следите за тем, как кабели входят в корпус: в местах ввода проводников по ГОСТ 32397-2013 степень защиты должна быть не ниже IP2XC.

При подборе комплектующих учитывайте следующие параметры:

• Применение трехфазного счетчика на 63 А для учета потребления в мощных сетях.
• Использование шин для распределения фаз, которые упрощают монтаж и исключают лишние скрутки.
• Правильная маркировка линий, позволяющая быстро обесточить конкретный участок при возникновении неисправности.

Профессиональные инструменты для электромонтажа, включая динамометрические отвертки, обязательны при затяжке клеммных зажимов. Слабый контакт — главный враг медных жил, провоцирующий оплавление изоляции. Кабели, подходящие к автоматам, должны быть зачищены с соблюдением глубины погружения в контактную группу. Проверяйте надежность фиксации каждого проводника, так как самостоятельная проводка в квартире не прощает пренебрежения к механическим соединениям.

Разделяйте силовые линии и освещение, используя современные защитные устройства. Сочетание качественных автоматов и УЗО повышает безопасность эксплуатации дома в разы. Помните, что материалы и инструмент для монтажа должны подбираться исходя из сечения жил, чтобы кабели не перегревались в местах изгибов или соединений. Правильно рассчитанные и установленные компоненты щита обеспечивают стабильную работу всей энергосети на десятилетия.

Технология прокладки кабельных трасс и монтаж подрозетников

Многие домашние мастера ошибочно полагают, что укладка проводов в штробы — это лишь вопрос аккуратности, однако здесь кроются серьезные риски для пожарной безопасности. Грамотно спроектированная схема электропроводки в доме требует учета множества физических факторов, которые влияют на долговечность изоляции. Когда вы планируете самостоятельный монтаж электропроводки, помните: провода внутри стен должны лежать свободно, без малейшего натяжения, иначе со временем внутренние жилы могут деформироваться.

Особое внимание уделите пространственному разнесению линий разного назначения. Согласно нормам, зафиксированным в статьях ЗАО «СИ» (2020), минимальное расстояние между силовыми и слаботочными линиями при их совместной прокладке должно составлять не менее 100 мм. Это защищает оборудование от электромагнитных помех и предотвращает перегрев, который часто становится причиной оплавления оболочки. Если вы используете качественные материалы и инструмент для монтажа, эти требования легко соблюсти даже в условиях ограниченного пространства квартиры.

Правила фиксации и соединения линий

Вертикальные участки трасс требуют надежного закрепления, чтобы предотвратить провисание под собственным весом. Как гласят требования ГОСТ Р 59638-2021 и ГОСТ Р 59639-2021, на таких отрезках расстояние между точками крепления может достигать 1 метра, если применяются негорючие или трудногорючие материалы и инструмент для монтажа, сохраняющие целостность в экстремальных условиях. Помните: любая скрутка категорически запрещена, так как она критически снижает надежность системы. Соединяйте жилы только пайкой, сваркой, опрессовкой или винтовыми зажимами.

При работе с открытыми участками проводки вне кабельных сооружений, опирайтесь на правила ПУЭ (издание 2006 года), которые требуют прокладывать небронированные кабели на высоте не менее 2 метров от пола. На меньшей высоте такие линии без дополнительной защиты оставлять нельзя из-за риска случайного повреждения. Если самостоятельная проводка в квартире подразумевает перемещение тяжелых бухт, следите за нагрузкой: по данным профильных стандартов, масса на одного рабочего не должна превышать 30 кг, а для защиты рук обязательно используйте брезентовые рукавицы.

Монтаж подрозетников и завершение трасс

Установка коробок для розеток — завершающий этап, требующий точности. Правильная организация пространства в подрозетнике позволяет избежать плотного сжатия жил, что критично для теплоотвода. Используйте уровень для выравнивания каждого блока, так как даже минимальный перекос усложнит установку декоративных рамок. Выбирайте надежные материалы и инструмент для монтажа, чтобы обеспечить жесткую фиксацию коробок в стене. В конечном итоге, именно эти детали определяют, насколько безопасной и долговечной будет ваша скрытая электропроводка в стене.

Меры безопасности и проверка работоспособности системы

Завершающий этап монтажа требует предельной концентрации, так как даже надежно зафиксированные в стене подрозетники не гарантируют отсутствия рисков при допущенных ошибках в трассировке. Опытные мастера знают, что визуальный осмотр — это лишь верхушка айсберга, скрывающая потенциальные угрозы для всей электросети. Грамотный подход к проверке изоляции и правильное соблюдение дистанций между инженерными сетями избавят от фатальных последствий в будущем.

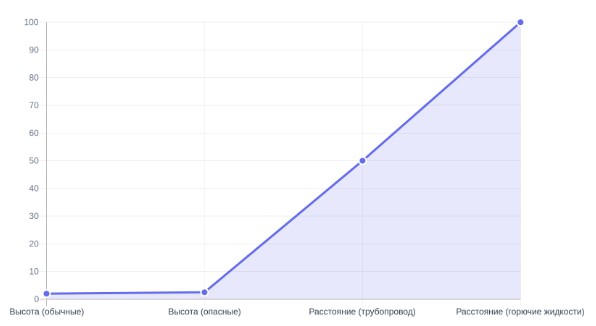

Расположение токоведущих путей регламентируется строгими нормами, чтобы избежать повреждений при эксплуатации помещения. Согласно ПУЭ, при открытом способе прокладки в обычных комнатах провода и кабели должны находиться на высоте не менее 2 метров от пола при напряжении выше 42 В. Если же вы работаете в помещениях с повышенной или особой опасностью, этот порог поднимается до 2,5 метров, что минимизирует риск случайного контакта.

Правила безопасного сближения инженерных систем

Соседство электрических линий с трубопроводами требует соблюдения точных интервалов, указанных в актуальных редакциях нормативных документов. Игнорирование этих параметров приводит к перегреву или риску короткого замыкания при авариях на смежных коммуникациях.

• При пересечении проводов с трубопроводами расстояние «в свету» составляет минимум 50 мм, а при наличии внутри труб горючих жидкостей или газов — не менее 100 мм, что подтверждено требованиями ПУЭ.
• Параллельная прокладка подразумевает отступ от обычных труб не менее 100 мм, тогда как в случае с магистралями, транспортирующими легковоспламеняющиеся вещества, дистанция должна быть увеличена до 400 мм согласно положениям ТКП 121-2008.

Качественные материалы и инструмент для монтажа пригодятся не только на этапе прокладки, но и при оформлении узлов коммутации. В местах соединения жил изоляция должна быть равноценна изоляции целых участков проводов, обеспечивая полную герметичность и электрическую прочность, как того требует стандарт ТКП 121-2008. Любые оголенные участки в распределительных коробках недопустимы, ведь именно здесь чаще всего возникают очаги термического воздействия.

Проверка работоспособности системы включает не только замер сопротивления изоляции, но и тщательную проверку надежности винтовых зажимов. Слишком слабый контакт проводов в клеммах вызывает локальный перегрев, который быстро разрушает оболочку, делая кабели уязвимыми перед внешними воздействиями. Перед подачей напряжения убедитесь, что автоматические выключатели для квартиры настроены верно, а схема электропроводки в доме соответствует проектным решениям.

Используйте профессиональные инструменты для электромонтажа, чтобы исключить повреждение жил при зачистке. Если вы планируете самостоятельный монтаж электропроводки, помните, что даже правильно уложенные кабели могут выйти из строя при нарушении правил их крепления или чрезмерном натяжении. Постоянный контроль качества на каждом этапе гарантирует, что скрытая электропроводка в стене будет работать стабильно и безопасно в течение десятилетий, не требуя вмешательства специалистов для устранения внезапных неисправностей.

Параметр	Нормативный показатель	Тип прокладки
Высота размещения кабеля	Не менее 2 метров	Открытый

Часто задаваемые вопросы

Можно ли использовать алюминиевый провод при монтаже?

Современные стандарты предписывают использование исключительно медных кабелей. Алюминий быстро окисляется и становится хрупким, что повышает риск возгорания.

Какое сечение кабеля выбрать для розеток?

Для стандартных розеточных групп оптимальным выбором является медный кабель сечением 2,5 мм². Это обеспечивает запас мощности для большинства бытовых приборов.

Нужно ли устанавливать УЗО в щиток?

Да, установка устройства защитного отключения обязательна. Оно мгновенно обесточит сеть при утечке тока, защищая человека от поражения электричеством.

Можно ли соединять провода скруткой?

Скрутка запрещена ПУЭ. Для надежного соединения используйте клеммные колодки, пружинные зажимы или пайку, обеспечивающие долговечный контакт.

Как правильно прокладывать кабель в стенах?

Трассы должны идти строго горизонтально или вертикально. Это исключит случайное повреждение проводки при последующем сверлении стен для крепления декора.

Качественный монтаж электропроводки требует строгого соблюдения нормативов и использования сертифицированного инструмента. Наличие мультиметра, качественного стриппера и надежных соединительных элементов минимизирует риск возникновения неисправностей в процессе эксплуатации. Ошибки на этапе прокладки кабеля и сборки щита сложно поддаются исправлению после завершения чистовой отделки помещения.

Даже при наличии необходимого оборудования и навыков работы, финальную проверку системы с замером сопротивления изоляции целесообразно доверить специалисту с допуском. Технический контроль со стороны профессионала позволяет обнаружить скрытые дефекты монтажа, которые незаметны при визуальном осмотре, но критически влияют на общую пожарную безопасность объекта.

Источники

1. Правила устройства электроустановок (ПУЭ), глава 7.1. Минэнерго РФ, 2013.
2. ТКП 121-2008. Электроустановки зданий. Электропроводки. Минэнерго, 2008.
3. ТКП 121-2008. Раздел 5.2.16 «Электропроводки». Минэнерго, 2008.
4. ГОСТ 32395-2013. Щитки распределительные для жилых зданий. Росстандарт, 2013.
5. ГОСТ 32397-2013. Щитки распределительные для жилых зданий. Общие технические требования. Росстандарт, 2013.
